| 真空鍍膜設備中擴散泵的作用有哪些？ |
| 發布時間：2025-11-20 瀏覽： 次 |
|

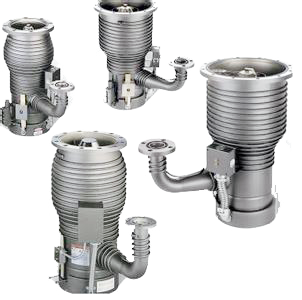

在真空鍍膜工藝中，擴散泵堪稱實現高真空環境的"幕后功臣"。這種依靠物理原理工作的真空泵，以其獨特的設計和高效的抽氣能力，成為現代鍍膜設備不可或缺的關鍵部件。
一、擴散泵的工作原理 擴散泵通過熱力學循環實現持續抽氣。其核心工作機制可分為四個關鍵步驟： 油液加熱：底部加熱板將特制油液(分子量200-500的長鏈大分子油)加熱至沸點，產生大量油蒸汽; 蒸汽噴射：高溫油蒸汽通過多級噴塔的傘形噴嘴高速噴出，形成超音速蒸汽射流; 氣體捕獲：蒸汽射流與鍍膜室進入的氣體分子碰撞，如同鉛球撞擊乒乓球般將氣體分子攜帶向下運動; 冷凝循環：攜帶氣體的油蒸汽撞擊水冷泵壁后重新液化，流回油鍋循環使用，而被捕獲的氣體則由前級泵排出。 這種設計巧妙利用蒸汽動能，無需電子控制系統即可持續工作，展現了精妙的機械美學。 二、擴散泵的獨特優勢 在真空鍍膜系統中，擴散泵展現出三大核心價值： 高效抽氣能力：4-5級噴塔設計形成階梯式抽氣結構，每級噴塔可將氣體逐級壓縮，最終實現10?3至10??Pa的高真空環境，完全滿足鍍膜工藝要求。 穩定持續工作：封閉的油循環系統確保泵體可7×24小時連續運轉，蒸汽射流速度與氣體分子熱運動速度相匹配(約每秒數百米)，保證穩定的抽氣效率。 維護成本低廉：無運動部件的設計大幅降低機械故障率，僅需定期更換工作油和清潔泵體，維護簡便且使用壽命長達數萬小時。 三、在鍍膜系統中的協同工作 擴散泵需與前級泵(機械泵/羅茨泵)配合使用，形成"雙級抽氣"系統： 初始階段：由機械泵先將腔體從大氣壓抽至約1Pa，避開擴散泵的返油區間; 轉換階段：當達到工作壓力后切換至擴散泵主抽，此時抽氣速度與壓力保持恒定; 維持階段：擴散泵維持高真空狀態，同時前級泵持續抽走擴散泵排出的氣體。 這種協同設計既發揮了機械泵的大氣處理能力，又利用了擴散泵的高真空特性，使系統整體效率最大化。 四、應用中的注意事項 操作擴散泵需要特別注意： 預熱時間：需提前30-60分鐘加熱油鍋至工作溫度 冷卻要求：停機后必須繼續冷卻至油溫低于60℃ 油品選擇：必須使用專用擴散泵油，普通潤滑油會導致性能下降 壓力監控：需防止前級壓力過高導致油蒸汽反流 隨著鍍膜技術向更高精度發展，擴散泵仍在不斷優化。新型復合分子泵油的出現和噴塔結構的改進，持續提升著抽氣效率和極限真空度。這款誕生于20世紀初的經典設備，至今仍在真空鍍膜領域散發著不可替代的光彩。 |
  |
